詳析斜管填料沉淀池的內部結構

昨天，我們介紹了斜管填料沉淀池的工作原理與特點有哪些，今天咱們接著介紹斜管填料沉淀池的內部結構是怎么樣的。

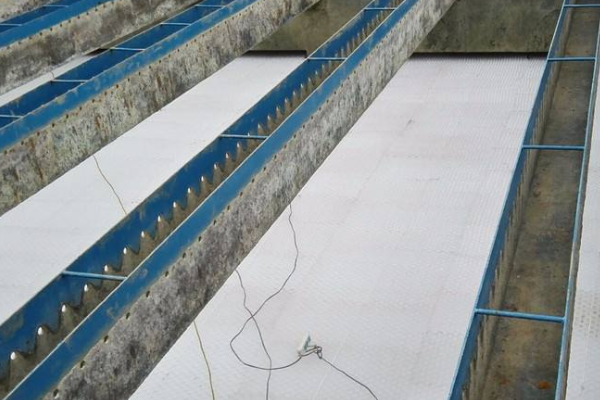

斜管填料沉淀池內部結構

斜管填料沉淀池與普通沉淀池結構相同，除沉淀池內布置有多個斜管或斜板外，由進口、沉降區、出口和集泥區四部分組成。

在斜管填料沉淀池中，根據水流經斜板的方向，可分為向上流、向下流和平緩流三種類型。水流由下而上通過斜管，沉積物由上而下，方向相反，這種形式稱為上向流(也稱為各向異性流)，水流過斜管并沉淀下來。

對象的流動方向是相同的，這種形式稱為向下流動(也稱為同一流動)。水沿水平方向流動的方式稱為水平流(也稱橫向流，只適用于傾斜板)。目前，在電廠水處理中，多采用上向流，斜管作為構件，形成斜管填料沉淀池。

斜管沉淀池特點

(1)采用層流原理，水流在平板或斜管之間流動，水力半徑小，雷諾數低。一般情況下雷諾數Re在200左右，水流為層流，非常有利于沉積。斜管內水流的弗勞德數在1*10^-3~1*10^-4之間，水流穩定。

(2)增加沉淀池面積，提高沉淀效率。當然，由于斜管的具體布置，進水和出水的影響，以及平板或管道內流動狀態的影響，其處理能力無法達到理論倍數。

(3)粒子析出距離縮短，析出時間大大縮短。

(4)絮凝顆粒在斜板或斜管填料中重新團聚，促進顆粒進一步生長，提高沉降效率。

綜上所述，斜管填料沉淀池的原理及特點是根據淺水池原理，在沉淀池有效容積一定的情況下，沉淀池面積越大，沉淀池的沉降效率越高，與沉降時間無關；沉淀池越淺，沉淀時間越短。斜管填料沉淀池的沉降區是由一系列平行的斜板或斜管組成的薄層，體現了淺水池原理。
